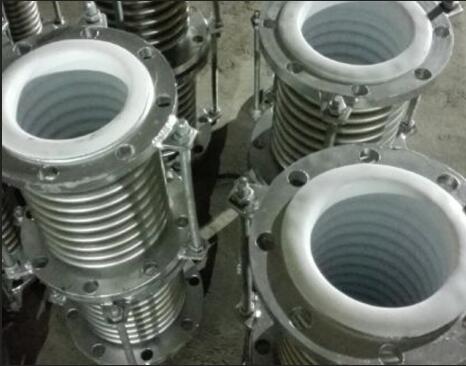

前面給大家介紹過襯四氟補償器中橫向型補償器關于管架設計的相關因素，補償器不同方向的對于管架的要求都不一樣，接下來就講講軸向型補償器的管架設計要求。

1、安裝軸向型補償器的管段，在管道的盲端、彎頭、變截面處，裝有截止閥或減壓閥的部們及側支管線進入主管線入口處，都要設置主固定管架。主固定管架要考慮波紋管靜壓推力及變形彈性力的作用。推力計算公式如下： Fp=100*P*A Fp-補償器軸向壓力推（N）， A-對應于波紋平均直徑的有效面積（cm2）， P-此管段管道壓力（MPa）。 軸向彈性力的計算公式如下： Fx=f*Kx*X FX-補償器軸向彈性力（N）， KX-補償器軸向剛度（N/mm）； f-系數，當“預變形”（包括預變形量△X=0）時，f=1/2，否則f=1。 管道除上述部位外，可設置中間固定管架。中間固定管架可不考慮壓力推力的作用。

2、在管段的兩個固定管架之間，僅能設置一個軸向型補償器。

3、補償器一端應靠近固定管架，若過長則要按導向架的設置要求設置導向架，其它導向架的間距可按下計算： LGmax-導向間距； E-管道材料彈性模量（N/cm2）； i-tp 管道斷面慣性矩（cm4）； KX-補償器軸向剛度（N/mm）， X0-補償額定位移量。 當補償器壓縮變形時，符號“+”，拉伸變形時，符合為“-”。當管道壁厚按標準壁厚設計時，LGmax可按有關標準選取。

這就是軸向型補償器安裝時對于管架設計的一般要求，這樣設計管架能更好的負荷軸向型補償器的安裝要求。
